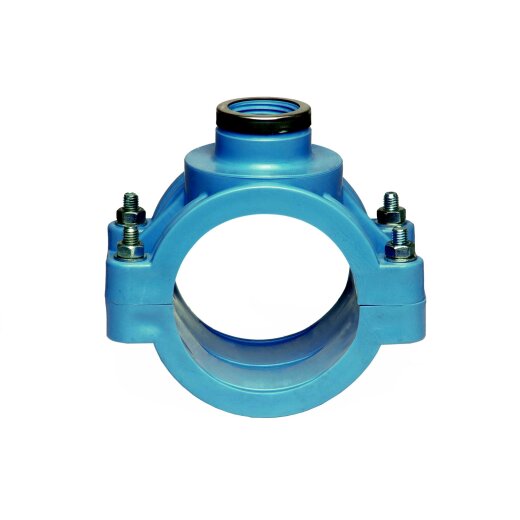

Unidelta PP Anbohrschelle mit Innengewinde und Verstärkung PN16 blau für PE Rohr - Trinkwasser Fitting

Unidelta PP Anbohrschelle mit Innengewinde und Verstärkung PN16 blau für PE Rohr - Trinkwasser Fitting

Artikelnummer: 640028
HAN: 271-6086

Zur nachträglichen Erstellung eines Abzweigs an bestehenden PE-Druckrohrleitungen bis PN16, ohne die Leitung zu unterbrechen.
Ermöglicht über das integrierte Innengewinde den Anschluss von Armaturen, Ventilen oder weiteren Rohrleitungen mit Außengewinde.
Die verstärkte Ausführung erhöht die mechanische Belastbarkeit und gewährleistet eine sichere, druckdichte Verbindung auch bei höheren Betriebsdrücken.
Auch für den Einsatz in PE-Rohrsystemen von Elyssee und Plasson geeignet
Zur Verwendung in Anlagen zur Trinkwasserversorgung zugelassen (DVGW DW-8616AU2045)

Größe

3,44 €

inkl. 19% USt. , zzgl.

Sofort verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Herstellerinformationen:

UNIDELTA S.p.A.
Via Capparola Sotto 4
25078 Vestone (BS)
Italien
unidelta@unidelta.com
https://www.unidelta.com

Beschreibung

Unidelta PP Anbohrschelle mit Verstärkung

für PE-Rohre / PE-Rohrsysteme in Profi-Qualität

Zur professionellen, werkzeuglosen, flexiblen, kostengünstigen Verbindung, Erweiterung, Reparatur von PE-Rohren mit Außendurchmessern von 20 mm - 40 mm
Korrosionsbeständig und resistent gegen Ablagerungen im Inneren - Dauerhafte Durchflussgarantie!
Zur Verwendung in Anlagen zur Trinkwasserversorgung zugelassen (DVGW DW-8616AU2045)
Gesicherte Qualität nach DIN8076, ISO 9001 und DVGW, sowie Mechanik-Prüfung, KTW-Prüfung und Mikrobiologische Prüfung für einen dauerhaft professionellen Produktstandard!

Einsatzbereiche: Gärtnerei, Landwirtschaft, Aquaristik, Gartenbewässerung, Wasserversorgung von Gartenhäusern und Schrebergärten, Pool- und Teichversorgung, uvm

Technische Daten:

Für PE-Rohr-Größen: 20mm, 25mm, 32mm, 40mm
Für Abzweig-Größen: 1/2", 3/4", 1"
Material: Körper = Polypropylen (PP) schwarz und blau, Dichtung = Nitrilkautschuk (NBR), Schrauben = galvanisierter Stahl, Verstärkungsring = rostfreier Stahl
Betriebsdruck bei 20° (Wasser): Anbohrschellen (blau): PN 16, Anbohrschellen (schwarz): PN 10
Betriebstemperatur: PP - max. 100°C, POM - max. 80°C

**Klemmfitting Montageanleitung d16 - d50**
1. Das PE-Rohr rechtwinklig abschneiden.
2. Gratfreies Rohrende leicht anschrägen, um die Montage zu erleichtern. Längsriefen und andere Beschädigungen auf der Rohroberfläche im Bereich der Einstecktiefe müssen vermieden werden.
3. Überwurfmutter und Klemmring in der abgebildeten Ausrichtung auf das PE-Rohr schieben.
4. Das PE Rohr über den O-Ring hinaus bis zum Anschlag in den Fittingkörper eindrücken. Klemmring dann bündig an den Fitting schieben.
5. Überwurfmutter von Hand fest anschrauben und mit einem Werkzeug etwa 1 bis 2 Umdrehungen nachziehen. Übermäßiges Anziehen hat keine Wirkung auf die Dichtigkeit der Verbindung und kann durch die Mitnahme des Klemmrings auf dem Rohr zu Beschädigungen führen.
